概 述：

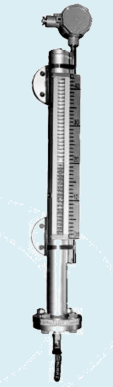

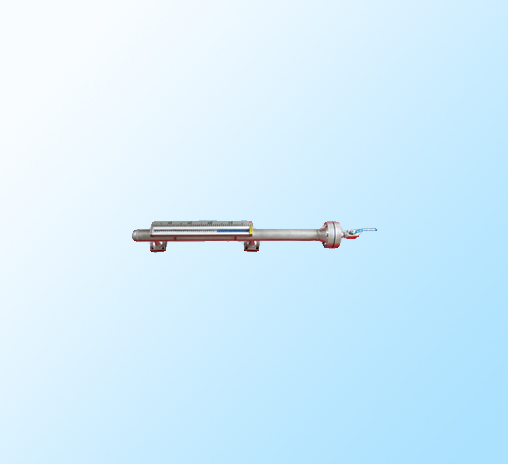

UHZ型磁浮子液位計是以浮子為測量元件，通過磁耦合將液位的變化傳遞到指示器，使指示器能清晰的指示出液位的高度，液位計配有液位報警器和液位變送器。報警器可實現液位的上下限控制及極限報警，液位變送器可將液位的變化轉換成4～20mA DC電流信號。液位計適用于大型貯槽、球罐等容器，各種液位的測量和控制。液位計的報警器、變送器具有防爆功能，故適用于各種有腐蝕、有毒、易燃、易爆等場合。
工作原理 :
UHZ型磁浮子液位計分為基本型、液位報警器及液位變送器三部分。液位計是按阿基米德定律和磁耦合原理制造而成。當測量管內的浮子隨液位的變化而上下移動時，通過磁耦合作用，驅動顯示器內的翻板轉動，清晰的指示液位的高度。從而達到測量液位的目的。液位報警器是根據磁鋼的特性，帶動報警器內干簧管，使其閉合或斷開，使報警器按液位計設定值動作，而達到液位的極限報警和控制。
液位變送器有二種類型供用戶選擇：一種是由基本型內浮子的磁鋼吸合變送器內的干簧管，將其液位的變化轉換成DC4-20mA標準電流信號，實現遠距離控制或顯示。
另一種是由本公司獨創的UHA型耦合液位變送器，當浮子隨液位變化時，通過磁耦合原理，帶動變送器內的磁敏元件動作，再經轉換電路，使其液位轉換成相應的4-20mA標準電流值。
?技術參數
基本型
●測量范圍：300～1600mm
●指示誤差：±10mm
●公稱壓力：2.5、4.0、6.4、10.0、15.0、25.0MPa
●公稱通徑：DN20、DN150（PN2.5通用于頂裝式）
●介質溫度：≤350℃
●介質密度：≥0.45g/㎝3
●界面介質密度差：≥0.15g/㎝3
●介質粘度：≤1500P
●接液材質：1Cr18Ni9Ti 304、316L、ABS、襯F46
●夾套接頭：ZG1/2＂外
報警器
●觸點容量：DC24V 0.3A
●輸出形式：常開：常閉
●防爆等級：ExdⅡCT6Gb
●出線口：M20×1.5（內）
變送器
●測量范圍：0～6000mm
●精 度：±10mm
●輸出信號：DC4-20mA（二線制）
●負載阻值：≤600Ω
●電源電壓：24VDC
●出 線 口：M20×1.5（內）
●防爆等級：ExdⅡCT6Gb
●防爆證號：8160301
UHA型
●測量范圍：300～8000mm
●精 度：±10mm
●輸出信號：DC4～20mA（二線制）
●負載阻值：≤600Ω
●電源電壓：24VDC
●出 線 口：M20×1.5（內）
●防爆等級：ExdⅡCT6Gb
●防爆證號：8160301
?安裝、使用須知
●測量管內不允許有焊渣、導磁性物質及其它雜質存在。
●浮子裝入測量管時要注意浮子標明的方向，切勿倒置。
●液位計使用時應避免液體急進入測量管，以防止顯示
器內翻板發生紊亂。
?安裝使用

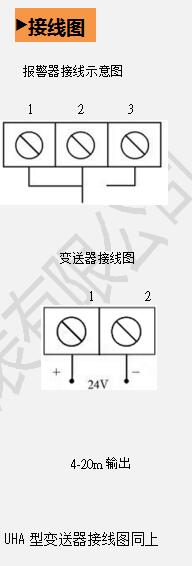

?訂貨須知
●請按選型標準認真填寫
●請注明介質密度、介質溫度、壓力、接液材質，沒有要求按1Cr18Ni9Ti供貨。
注：如需防爆請另注明。
?選型標記
型 號 | 規 格 編 碼 | 內 容 | ||||||
UHZ（UHA）- | 磁浮子液位計（耦合液位變送器） | |||||||
0 | 工作壓力：常壓 | |||||||
1 | 工作壓力：2.5MPa | |||||||
2 | 工作壓力：4.0MPa | |||||||
3 | 工作壓力：6.4MPa | |||||||
4 | 工作壓力：10.0MPa | |||||||
5 | 工作壓力：15.0MPa | |||||||
6 | 工作壓力：25.0MPa | |||||||
5 | 工作溫度:-196～-80℃ | |||||||
4 | 工作溫度:-80～0℃ | |||||||
3 | 工作溫度:0～120℃ | |||||||
2 | 工作溫度:120～200℃ | |||||||
1 | 工作溫度:200～350℃ | |||||||
H | 標準型 | |||||||
B | 夾套型 伴熱接口:ZG1/2＂ 外螺紋 | |||||||
D | 地下槽型 | |||||||
X | 懸掛型 | |||||||
G | LED發光 | |||||||
E | 其它特殊型式另外說明 | |||||||
- | ||||||||
L | 測量范圍(中心距):數值mm | |||||||
S | 上限報警 | |||||||
X | 下限報警 | |||||||
B | 上、下報警 | |||||||
M | 配遠傳變送器（干簧管式） | |||||||
UHZ（UHA） -- □ □ □ -- □ □ □ | ||||||||
