概 述：
節流裝置是差壓式流量測量系統中的一次裝置。它由節流件、取壓裝置、前后直管段及連接法蘭等部件組成。與差壓變送器配套使用可實現對充滿管道及節流裝置的單相、流動穩定的流體的測量。
測量原理 ：
當充滿管道的流體流經節流件時，將產生局部收縮，流束集中，流速增加，靜壓力降低，于是在節流件前后產生一個靜壓力差，該壓力差與流量存在一定函數關系。通過導壓管將差壓信號傳遞給差壓變送器，轉換成DC4-20mA標準信號。經流量顯示儀，便顯示出管道內的瞬時和累積流量。
技術參數：
節流件總類
孔板、噴嘴、文丘里管等
取壓方式
節流裝置常用取壓方式有四種
（1）角接取壓（環室、鉆孔）
（2）法蘭取壓
（3）D-D/2取壓
（4）單獨管壁取壓（用于文丘里管、噴嘴）
應用范圍
表一 常用節流裝置應用范圍
節流件類型 | 應用范圍 | ||
DN(mm) | β值 | ReD值 | |
標準孔板 | 50-1000 | 0.2-0.75 | ≥10000 |
整體孔板 | 50-1000 | 0.2-0.75 | ≥10000 |
小孔板 | 25-50 | 0.23-0.70 | ≤10000 |
圓缺孔板 | 50-500 | 0.30-0.80 | ≥8000 |
偏心孔板 | |||
1/4圓孔板 | 25-500 | 0.30-0.80 | ≤10000 |
雙重孔板 | 40-100 | 0.30-0.80 | 2500-400000 |
耐磨孔板 | 50-300 | 0.22-0.80 | ≤10000 |
ISA1932噴嘴 | 50-500 | 0.30-0.80 | 20000-10000000 |
長徑噴嘴 | 50-630 | 0.20-0.80 | 10000-10000000 |
1/4圓噴嘴 | 25-200 | 0.20-0.60 | 200-250000 |
文丘里噴嘴 | 65-500 | 0.316-0.775 | 150000-2000000 |
機加收縮段文丘里管 | 50-250 | 0.4-0.75 | 200000-2000000 |
粗焊收縮段文丘里管 | 200-1200 | 0.4-0.70 | 200000-2000000 |
粗鑄收縮段文丘里管 | 100-800 | 0.3-0.75 | 200000-2000000 |
法蘭標準
PN2.0-26.0 DN15-600 HG20618-97
PN2.0-5.0 DN650-1000 HG20623-97
PN11.0-15.0 DN650-900 HG20623-97
PN32.0-42.0 DN15-300 HG20618-97
也可按用戶提供的法蘭標準及規格制造.
●主要部件材質
節流件:1Cr18Ni9Ti、304、316、316L、18Cr3MOWVA等
法蘭、直管段：Q235A、20#、1Cr18Ni9Ti等
也可按用戶要求制造。
●工作壓力
≤10MPa
?選型標記
?結構及外形尺寸 A.粗焊收縮段文丘里管
解接取壓孔板節流裝置 Z.粗鑄收縮段文丘里管
法蘭取壓孔板節流裝置 D-D/2徑距取壓孔板節流裝置

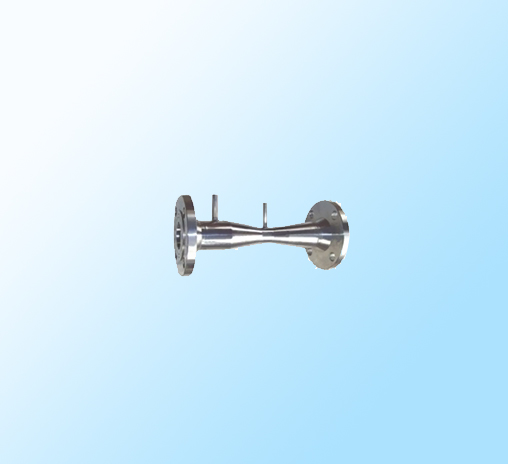

ISA1932噴嘴節流裝置 文丘里管節流裝置
文丘里噴嘴節流裝置
?訂貨須知
訂貨時請注明 ●工作壓力（表壓力及絕對壓力）
●被測流體名稱(氣體請注明組成成份) ●工作溫度
●刻度流量、最大流量、常用流量、最小流量（工作 ●流體密度及粘度
狀況下或標準狀況下） ●管道材質及孔板材質
●管道內徑 ●配用法蘭標準等
●訂購特殊形式節流裝置時，需另議
