產品特點：
本產品采用當前電磁流量計的最新技術制造，具有以下特點：
?測量管內無阻力及活動部件，因此無附加壓力損失，是一種典型的節能儀表。
?由于感應信號是在整個充滿磁場的空間形成，它與管道截面上流速的平均值成正比。
因此，對管道內流速分布不敏感，要求流量計上，下游的直管段相對其它流量計短。
?測量不受流體密度、黏度、溫度、壓力和電導率變化的影響。
?合理地選擇電極及襯里材料，能夠達到測量各種腐蝕性、耐磨性導電流體介質的使用要求。
?轉換器采用新穎的勵磁方式，攻耗低，零點穩定，測量精度高，適于生產過程流量檢測和總量計量。流量測量范圍可達1500:1。
?流量計具有自動流向鑒別，能測量雙向流。具有電流、頻率、脈沖和RS485數字通訊輸出。還有流量上下限報警和故障報警功能。
?流量計顯示瞬時流量、流速、流量百分比、正反累計流量、差值流量、方便讀數。內有三級
密碼設置功能，防止數據被隨意更改。
?轉換器采用3行128X64帶背光LCD點陣簡體漢字顯示，參數設置方便。并具有FROM存貯設置
參數和累計流量值，具有掉電保護功能。
?轉換器采用表面安裝技術（SMT），具有自檢與自診斷功能，可靠性高。
?具有適合滿足現場環境條件安裝的防爆型、沉浸型、衛生型、分體型和一體型結構。
主要用途：
電磁流量計廣泛用于測量密封管道中，導電液體和漿液的體積流量，如化工、礦冶、給排水、造紙、醫藥、食品、石化、電力、輕工、農用灌溉、水利等行業
工作原理：

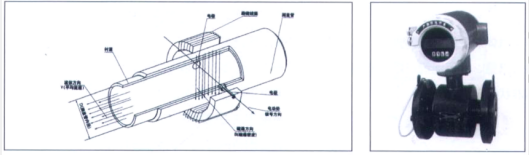

傳感器是根據法拉第電磁感應定律工作的，如工作原理圖所示：
工作原理圖
當導電液體沿測量管在交變磁場與磁力線成垂直方向運動時，導電液體切割磁力線生產感應電勢。在與測量管軸線和磁場磁力線相互垂直的管壁上安裝了一對檢測電極，將這個感應電勢檢出。
若感應電勢檢出，則有：
E=BVD （1） 表1
種類 | 用途 |
普通型 | 在通常環境下使用 |
防爆型 | 在爆炸性氣體的環境下使用 |
衛生型 | 使用在有衛生要求的條件下 |
沉浸型 | 符合GB4208防護等級IP68 |
式中：B-磁感應強度；
D-電極間的距離，與測量管內徑相等；
V-測量管內被測流體在電極所在截面上的平均流速。
式（1）中磁場B是恒定不變的，D為一常數，則感應電
動勢E與被測流體流速V成正比。通過測量管橫截面上的瞬時

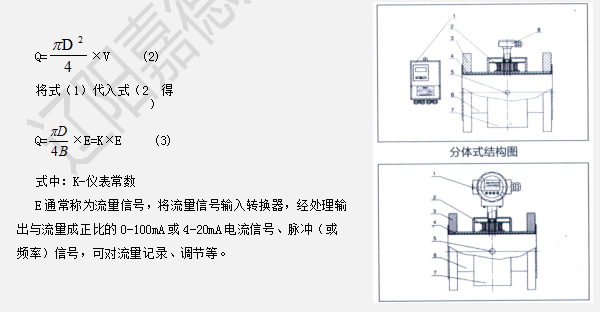

體積流量Q與流速V之間的關系為：
?型式
●按用途分類（見表1）
●按組合型式分類
a 按轉換器和傳感器組合型式分類有：分體型和一體型。
b轉換器以結構形式分：方形外殼結構與圓形外殼結構
兩種。
?結構
電磁流量計由傳感器和轉換器兩部分組成。 一體式結構圖
傳感器主要由測量管、電極、勵磁線圈、絕緣襯里、殼
體等部分組成。
1、轉換器 2、勵磁線圈 3、法蘭
4、絕緣襯里 5電極 6、測量管
7、外殼 8、接線盒
?流量計技術性能指標
●執行標準JB/T9248-1999
●公稱通徑DN10、15、20、25、32、40、50、65、80、100、125、150、200、250、
300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000。
●最高測量流速10m/s
●精度表（表2） 表2
通徑 | 流速（m/s） | 基本誤差 |
DN10.15.700-2000 | ≥1m/s | ±0.5%R |
＜1m/s | ±3mm/s | |
DN20-600 | ≥1m/s | ±0.3%R |
＜1m/s | ±2mm/s |
●流體電導率≥5μS/cm
●公稱壓力
DN10-DN50 4.0MPa; DN65-DN150 1.6MPa；
DN200-DN1000 1.0MPa；DN1200-DN2000 0.6MPa。
●環境溫度 傳感器-25℃～+60℃ 轉換器 -10℃～+60℃
●襯里材料 聚四氟乙烯（PIFE）、氯丁橡膠、聚氨酯、聚全氟乙丙烯（F46）、聚氯合乙烯（FS）
●最高流體溫度（表3）
表3
襯里材料 | 分體型 | 一體型 |
聚四氟乙烯（PTFE） | 100℃；特殊訂貨150℃ | 70℃ |
氯丁橡膠 | 70℃；特殊訂貨120℃ | |
聚全氟乙丙烯（F46） | 100℃ | |
聚氯合乙烯（FS） | 80℃ | |
聚氨酯 | 45℃；80℃訂貨時注明 |
●電極材料 不銹鋼0Cr18Ni12Mo2Ti、哈氏合金B、哈氏合金C、鈦、鉭、鉑/銥合金
●連接法蘭材質 碳鋼
●外殼防護等級 IP68、IP65
●防爆標志 一體型、DN10-DN600 EXdⅡBT4
分體型、DN10-DN1200 EXdⅡBT4
●分體型：傳感器與轉換器的距離 一般不超過100m。超過100m時，應特殊訂貨。
?外形尺寸

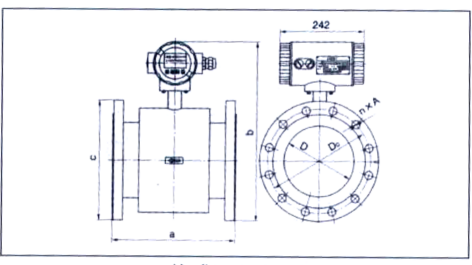

一體式DN10-1000
公稱通徑與額定壓力、外形及連接尺寸（一體型）
公稱通徑 （mm） | 額定壓力 （MPa） | 外形尺寸 | 法蘭連接尺寸 | |||
a | b | c | DO | n×A | ||
10 | 4.0 | 200 | 320 | 90 | Ф60 | 4×Ф14 |
15 | 4.0 | 200 | 320 | 95 | Ф65 | 4×Ф14 |
20 | 4.0 | 200 | 330 | 105 | Ф75 | 4×Ф14 |
25 | 4.0 | 200 | 340 | 115 | Ф85 | 4×Ф14 |
32 | 4.0 | 200 | 350 | 140 | Ф100 | 4×Ф18 |
40 | 4.0 | 200 | 355 | 150 | Ф110 | 4×Ф18 |
50 | 4.0 | 200 | 380 | 165 | Ф125 | 4×Ф18 |
65 | 1.6 | 200 | 385 | 185 | Ф145 | 4×Ф18 |
80 | 1.6 | 200 | 410 | 200 | Ф160 | 8×Ф18 |
100 | 1.6 | 250 | 430 | 220 | Ф180 | 8×Ф18 |
125 | 1.6 | 250 | 445 | 250 | Ф210 | 8×Ф18 |
150 | 1.6 | 300 | 490 | 285 | Ф240 | 8×Ф22 |
200 | 1.0 | 350 | 550 | 340 | Ф295 | 8×Ф22 |
250 | 1.0 | 450 | 580 | 395 | Ф350 | 12×Ф22 |
300 | 1.0 | 500 | 640 | 445 | Ф400 | 12×Ф22 |
350 | 1.0 | 550 | 705 | 505 | Ф460 | 16×Ф22 |
400 | 1.0 | 600 | 760 | 565 | Ф515 | 16×Ф26 |
450 | 1.0 | 600 | 810 | 615 | Ф565 | 20×Ф26 |
500 | 1.0 | 600 | 860 | 670 | Ф620 | 20×Ф26 |
600 | 1.0 | 600 | 970 | 780 | Ф725 | 20×Ф30 |
700 | 1.0 | 700 | 1075 | 895 | Ф840 | 24×Ф30 |
800 | 1.0 | 800 | 1190 | 1015 | Ф950 | 24×Ф35 |
900 | 1.0 | 900 | 1240 | 1115 | Ф1050 | 28×Ф35 |
1000 | 1.0 | 1000 | 1290 | 1230 | Ф1160 | 28×Ф35 |

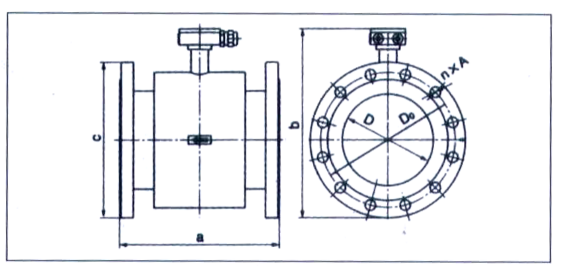

分體式DN10-2000
公稱通徑與額定壓力、外形及連接尺寸（分體型）
公稱通徑 （mm） | 額定壓力 （MPa） | 外形尺寸 | 法蘭連接尺寸 | |||
a | b | c | D0 | n×A | ||
10 | 4.0 | 200 | 185 | 90 | Ф60 | 4×Ф14 |
15 | 4.0 | 200 | 190 | 95 | Ф65 | 4×Ф14 |
20 | 4.0 | 200 | 195 | 105 | Ф75 | 4×Ф14 |
25 | 4.0 | 200 | 205 | 115 | Ф85 | 4×Ф14 |
32 | 4.0 | 200 | 215 | 140 | Ф100 | 4×Ф18 |
40 | 4.0 | 200 | 220 | 150 | Ф110 | 4×Ф18 |
50 | 4.0 | 200 | 240 | 165 | Ф125 | 4×Ф18 |
65 | 1.6 | 200 | 250 | 185 | Ф145 | 4×Ф18 |
80 | 1.6 | 200 | 280 | 200 | Ф160 | 8×Ф18 |
100 | 1.6 | 250 | 300 | 220 | Ф180 | 8×Ф18 |
125 | 1.6 | 250 | 320 | 250 | Ф210 | 8×Ф18 |
150 | 1.6 | 300 | 360 | 285 | Ф240 | 8×Ф22 |
200 | 1.0 | 350 | 415 | 340 | Ф295 | 8×Ф22 |
250 | 1.0 | 450 | 490 | 395 | Ф350 | 12×Ф22 |
300 | 1.0 | 500 | 510 | 445 | Ф400 | 12×Ф22 |
350 | 1.0 | 550 | 570 | 505 | Ф460 | 16×Ф22 |
400 | 1.0 | 600 | 630 | 565 | Ф515 | 16×Ф26 |
450 | 1.0 | 600 | 680 | 615 | Ф565 | 20×Ф26 |
500 | 1.0 | 600 | 730 | 670 | Ф620 | 20×Ф26 |
600 | 1.0 | 600 | 835 | 780 | Ф725 | 20×Ф30 |
700 | 1.0 | 700 | 945 | 895 | Ф840 | 24×Ф30 |
800 | 1.0 | 800 | 1055 | 1015 | Ф950 | 24×Ф35 |
900 | 1.0 | 900 | 1170 | 1115 | Ф1050 | 28×Ф35 |
1000 | 1.0 | 1000 | 1280 | 1230 | Ф1160 | 28×Ф35 |
1200 | 0.6 | 1200 | 1460 | 1405 | Ф1340 | 32×Ф35 |
1400 | 0.6 | 1400 | 1820 | 1525 | Ф1560 | 36×Ф36 |
1600 | 0.6 | 1600 | 2030 | 1725 | Ф1760 | 40×Ф36 |
1800 | 0.6 | 1800 | 2230 | 1925 | Ф1970 | 44×Ф39 |
2000 | 0.6 | 2000 | 2430 | 2170 | Ф2180 | 48×Ф42 |
?轉換器技術性能指標 ④ 參數初始化功能。
●供電電源 ⑤ 密碼鎖功能。
交流供電：頻率47-63Hz；電壓85-260V；
諧波成分不大于5%； ?選型原則
直流供電：18-36V,紋波5%。 被測流體必須是導電性的液體或漿液，其電導
●輸出信號 率不小于5μS/㎝，被測流體不應含較多的鐵磁性物
?直流電流輸出： 質或氣泡，應根據被測流體的特性選擇合適的通徑、
① 4-20mA，負載電阻0-750Ω 壓力等級、襯里材料、電極材料及儀表結構形式。
② 0-10mA，負載電阻0-1500Ω ●通徑的選擇
?頻率輸出： 因電磁流量計有很高的測量范圍度（理論上可
① 量程：上限可調范圍10-5000Hz。 達1500:1），通常選擇儀表口徑與工藝管道相同。
② 輸出電流：電流200mA。 若被測介質含固體顆粒，推薦流速范圍為1-
③ 允許最大外接直流電源電壓30V。 3m/s，如實際流速過大，又不便改的，可選儀表
?串行通訊接RS485，通訊傳輸波特率600- 通徑大于工藝管道通徑，以適當減小流量計測量管
4400bit可選，通訊儀表地址1-16. 段的介質流速，減輕顆粒對電極和襯里的磨損。
?報警信號輸出： 若工藝管道中可能有沉積物，推薦流速為2-
① 上限報警：報警狀態為接近外部供電電壓的 5 m/s，如實際流速過小，又不便改工藝管道的，
高電平，非報警狀態輸出0.7V以下低電平。 可選儀表通徑小于工藝管道通徑，以適當增大流量
② 下限報警：報警狀態為接近外部供電電壓的高 計的介質速流，避免沉積物對儀表精度的影響。
電平，非報警狀態輸出0.7V以下低電平。 在流速太小而又要求高精度計量的，可選小于
③ 狀態指示：正向流向指示為0.7V以下低電平、 工藝管道通徑的傳感器使流速變大，保證較高精度。
反向流向指示為接近外部供電電壓的高電平。 上述后三項情況，流量計須加裝異徑管。異徑
④ 報警輸出允許最大外接直流電源電壓30V，電 管中心斜角應不大于15度，且異徑管上游至少有
流200mA。 5倍工藝管道直徑的直管段。
●智能功能 為幫助選型，下表列出了幾個具有代表性流速
轉換器除具有上述報警功能外，還具有以下智 對應的流量。任何流量對應流速也可快捷地利本 能化功能： 表算出：若已知流量Q（m3/h）,在由表中差出相
① 通訊功能 應通徑下1m/s流速對應流量值。
② 正反向流向判斷功能。
③ 斷電數據保護功能。
流速一流量對照表
通徑mm 流量m3/h 流速m/s | 0.01（最?。?/span> | 1 | 2 | 3 | 4 | 5 | 15（最大） |
10 | 0.0064 | 0.6362 | 1.2723 | 1.9085 | 2.5447 | 3.1809 | 9.5426 |
20 | 0.0113 | 1.1310 | 2.2619 | 3.3929 | 4.5239 | 5.6549 | 16.9646 |
25 | 0.0177 | 1.7671 | 3.5343 | 5.3014 | 7.0686 | 8.8357 | 26.5072 |
40 | 0.0452 | 4.5239 | 9.0478 | 13.5717 | 18.0956 | 22.6195 | 67.8584 |
50 | 0.0707 | 7.0686 | 14.1372 | 21.2058 | 28.2734 | 35.3429 | 106.0288 |
65 | 0.1195 | 11.9459 | 23.8918 | 35.8377 | 47.7836 | 59.7295 | 179.1886 |
80 | 0.1810 | 18.0956 | 36.1911 | 54.2867 | 72.3823 | 90.4779 | 271.4336 |
100 | 0.2827 | 28.2743 | 56.5487 | 84.8230 | 113.0973 | 141.3717 | 424.1150 |
150 | 0.6362 | 63.6173 | 127.2345 | 190.8518 | 254.4690 | 318.0863 | 954.2588 |
200 | 1.1310 | 113.0973 | 226.1947 | 339.2920 | 452.3893 | 565.4867 | 1696.4600 |
250 | 1.7671 | 176.7146 | 353.4292 | 530.1438 | 706.8583 | 883.5729 | 2650.7188 |
300 | 2.5447 | 254.4690 | 508.9380 | 763.4070 | 1017.8760 | 1272.3450 | 3814.0351 |
350 | 3.4636 | 346.3606 | 692.7212 | 1038.0818 | 1385.4424 | 1731.8030 | 5195.4089 |
400 | 4.5239 | 452.3893 | 904.7787 | 1357.1680 | 1809.5574 | 2261.9467 | 6785.8401 |
450 | 5.7256 | 572.5553 | 1145.1105 | 1717.6658 | 2290.2210 | 2862.7763 | 8588.3289 |
500 | 7.0686 | 706.8583 | 1413.7167 | 2120.5750 | 2827.4334 | 3534.2917 | 10602.8752 |
600 | 10.1788 | 1017.8760 | 2035.7520 | 3053.6281 | 4071.5041 | 5089.3801 | 15268.1403 |
700 | 13.8544 | 1385.4424 | 2770.8847 | 4156.3271 | 5541.7694 | 6927.2118 | 20781.6354 |
800 | 18.0956 | 1809.5574 | 3619.1147 | 5428.6721 | 7238.2295 | 9047.7868 | 27143.3605 |
900 | 22.9022 | 2290.2210 | 4580.4421 | 6870.6631 | 9160.8842 | 11451.1052 | 34353.3157 |
1000 | 28.2743 | 2827.4334 | 5654.8668 | 8482.3002 | 11309.7336 | 14137.1669 | 42411.5008 |
1200 | 40.7150 | 4071.5041 | 8143.0082 | 12214.5122 | 16286.0163 | 20357.5204 | 61072.5612 |
1400 | 55.4177 | 5541.7694 | 11083.5389 | 16625.3083 | 22167.0778 | 27708.8472 | 83126.5416 |
1600 | 72.3823 | 7238.2295 | 14476.4589 | 21714.6884 | 28952.9179 | 36191.1474 | 108573.4421 |
1800 | 91.6088 | 9160.8842 | 18321.7684 | 27482.6525 | 36643.5367 | 45804.4209 | 137413.2627 |
2000 | 113.0973 | 11309.7336 | 22619.4671 | 33929.2007 | 45238.9342 | 56548.6678 | 169646.0033 |
2200 | 136.8478 | 13684.7776 | 27369.5552 | 41054.3328 | 54739.1104 | 68423.8880 | 205217.6640 |
2400 | 162.8602 | 16286.0163 | 32572.0326 | 48858.0490 | 65144.0653 | 81430.0816 | 244290.2448 |
2600 | 191.1343 | 19113.4268 | 38226.8536 | 57340.2804 | 76453.7072 | 95567.1340 | 286701.4020 |
●襯里材料的選擇
襯里材料 | 主要性能 | 使用范圍 |
聚四氟乙烯 | 1、它是塑料中化學性能最穩定的一種材料；能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶濟，不耐三氟化氯、高溫三氟化氧、高流速液氟、液氧、臭氧的腐蝕。2、耐磨性能差。3、抗負壓能力強。 | 1、100℃、150℃（特殊訂貨） 2、濃酸、堿強腐蝕性介質 3、衛生類介質 |
聚氯丁橡膠 | 1、有極好的彈性、高度的扯斷力、耐磨性能好 2、耐一般低濃度酸、堿、鹽介質的腐蝕、不耐氧化介質的腐蝕。 | 1、80℃、120℃（特殊訂貨） 2、一般水、污水、磨損弱的泥漿、礦漿 |
聚氨酯橡膠 | 1、有極好的耐磨性（相當于天然橡膠的十倍） 2、耐酸、堿性能較差 3、不能用于混有機溶劑的水 | 1、＜80℃ 2、中性強度磨損的礦漿、煤漿、泥漿等 |
●電極材料的選擇
電極材料 | 腐蝕性能 |
耐酸鋼 | 用于水、污水或無機、有機酸腐蝕性介質的測量 |
含鉬不銹鋼 （OCr18Ni12Mo2Ti） | 用于工業用水、生活用水、污水、具有弱腐蝕性的介質，可廣泛用于石油、化工、尿素 維尼綸等工業 |
哈氏合金B(yǎng)(HB) | 對沸點以下一切濃度的鹽酸具有良好的耐蝕型，也耐硫酸、磷酸、氫氟酸、有機酸等非 氧化性酸、堿、非氧化鹽液的腐蝕 |
哈氏合金C(HC) | 能耐氯化性酸、如硝酸、混酸或鉻酸與硫酸的混合的混合介質的腐蝕，也耐氧化如Fe+++、 Cu++下或含其它氧化劑的腐蝕。如高于常溫的次氯酸鹽溶液、海水的腐蝕。 |
鈦（Ti） | 能耐海水、各種氯化物和次氯酸鹽、氧化性酸（包括發煙硝酸）、有機酸、堿等的腐蝕 不耐較純的還原性酸（如硫酸、鹽酸）的腐蝕。但如果酸中含有氧化劑（如硝酸、 Fe+++、Cu++）時，則腐蝕大為降低。 |
鉭Ta | 具有優良的耐腐蝕性，和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐一切化學 介質（包括鹽酸、硝酸、硫酸和王水）的腐蝕。 |
鉑/銥合金 | 對于各種酸的耐腐蝕性能很好，耐堿和各類鹽的腐蝕，但不耐王水腐蝕 |
九、型號與選項編碼

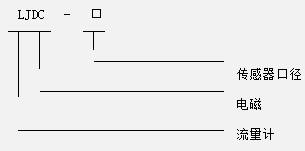

●電磁流量計型號
LJDC - □
●電磁流量計選型編碼說明
LJDC-□ □ □ □ □ □ □ □ □ □ □ □
a b c d e f g h i j k l
a 傳感器口徑 DN10-2000mm
b 配套轉換器 A一體式，圓型LJDCZ-Y
B分體式，方形LJDCZ-F
c 電極材料 ①耐酸鋼（1Cr18Ni9Ti）
②含鉬不銹鋼（OCr18Ni12Mo2Ti）
③哈氏合金（Hc）
④哈氏合金B(yǎng)(Hb)
⑤鈦（Ti）
⑥鉭（Ta）
⑦鉑（Pt）
⑧其它
d 襯里材料 ①聚四氟乙烯
②氯丁橡膠
③聚氨酯橡膠
④其它
e 工作壓力 ①4.0MPa（Ф10-Ф50mm）
②1.6MPa（Ф65-Ф150mm）
③1.0MPa（Ф200 –Ф1000mm）
④0.6MPa（Ф1200-Ф2000mm）
f 工作溫度 ①≤80℃
②≤120℃
③≤150℃
④其它
g 防護等級 ①IP65（防噴水型）
②IP68（防潛水型）
h 輸出信號 ①4-20mA
②頻率
③脈沖
④其它
i 安裝形式 ①一體式
②分體式
j 通訊接品 ①無
②RS232
③RS485
④其它
k 防爆要求 ①無
②有
l 最大流量 m3/h
電磁流量計選型工況表
用戶單位名稱： 地址：
聯系人： 電話： 傳真：
工藝條件
介質名稱： 介質腐蝕度或濃度（%）
介質潔凈度： □是潔凈的
□不潔凈的，有糊漿，塊狀或固體顆粒等雜質
具體是 含量為 鐵磁特質含量
介質導電性（μs/㎝）:電導率為
測量范圍（m 3/h）： 最小 正常 最大
介質流速（m/s）： 最小 正常 最大
介質溫度（℃） 最低 正常 最高
介質壓力（MPa） 最低 正常 最高
測量精度： %
安裝及環境條件
工藝管道外徑： 工藝管道內徑：
工藝管道材質： 配對法蘭: □需求 □不需要
法蘭連接：□法蘭GB/T9115-2000.GB/T9119-2000 □其它標準
安裝方位：□豎直 □水平 □其他
直管段： □表前直管段長度 □表后直管段長度
管道震動：□振動可以忽略不計 □ 振動很強
結構形式：□一體型 □分體型，傳感器與轉換大間電纜長為
環境溫度范圍： ℃
防爆要求：□非防爆 □防爆
供電電源：□220V AC □24V DC
信號輸出：□4-20mA □頻率/脈沖 □其它
通訊協議：□無 □Rs485 □其它
現場顯示：□帶瞬時量和累計量顯示
接點時間記錄：□無 □有
防護等級要求：□IP65(一體型) □IP65（分體型） □IP68(分體型)
填寫說明：選用項畫√
選型確認
型號規格： 數量： 日期： 確認人：
