孔板流量計

您的當前位置: 首 頁 >> 孔板流量計 >>

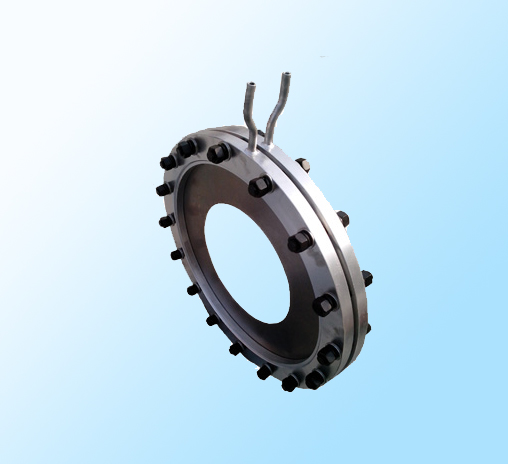

孔板流量計

  • 所屬分類:孔板流量計

  • 點擊次數:
  • 發布日期:2017/03/16
  • 更多
  • 在線詢價
詳細介紹

概 述:

節流裝置是差壓式流量測量系統中的一次裝置。它由節流件、取壓裝置、前后直管段及連接法蘭等部件組成。與差壓變送器配套使用可實現對充滿管道及節流裝置的單相、流動穩定的流體的測量。

測量原理 :

當充滿管道的流體流經節流件時,將產生局部收縮,流束集中,流速增加,靜壓力降低,于是在節流件前后產生一個靜壓力差,該壓力差與流量存在一定函數關系。通過導壓管將差壓信號傳遞給差壓變送器,轉換成DC4-20mA標準信號。經流量顯示儀,便顯示出管道內的瞬時和累積流量。



技術參數:

節流件總類

孔板、噴嘴、文丘里管等

取壓方式

節流裝置常用取壓方式有四種

(1)角接取壓(環室、鉆孔)

(2)法蘭取壓

(3)D-D/2取壓

(4)單獨管壁取壓(用于文丘里管、噴嘴)

應用范圍

LG型節流裝置

表一                             常用節流裝置應用范圍

節流件類型

應用范圍

DN(mm)

β值

ReD

標準孔板

50-1000

0.2-0.75

10000

整體孔板

50-1000

0.2-0.75

10000

小孔板

25-50

0.23-0.70

10000

圓缺孔板

50-500

0.30-0.80

8000

偏心孔板

1/4圓孔板

25-500

0.30-0.80

10000

雙重孔板

40-100

0.30-0.80

2500-400000

耐磨孔板

50-300

0.22-0.80

10000

ISA1932噴嘴

50-500

0.30-0.80

20000-10000000

長徑噴嘴

50-630

0.20-0.80

10000-10000000

1/4圓噴嘴

25-200

0.20-0.60

200-250000

文丘里噴嘴

65-500

0.316-0.775

150000-2000000

機加收縮段文丘里管

50-250

0.4-0.75

200000-2000000

粗焊收縮段文丘里管

200-1200

0.4-0.70

200000-2000000

粗鑄收縮段文丘里管

100-800

0.3-0.75

200000-2000000


法蘭標準

  PN2.0-26.0      DN15-600     HG20618-97

PN2.0-5.0       DN650-1000   HG20623-97

PN11.0-15.0      DN650-900   HG20623-97

PN32.0-42.0      DN15-300    HG20618-97

也可按用戶提供的法蘭標準及規格制造.

●主要部件材質

  節流件:1Cr18Ni9Ti、304、316、316L、18Cr3MOWVA等

  法蘭、直管段:Q235A、20#、1Cr18Ni9Ti等

  也可按用戶要求制造。

●工作壓力

  ≤10MPa

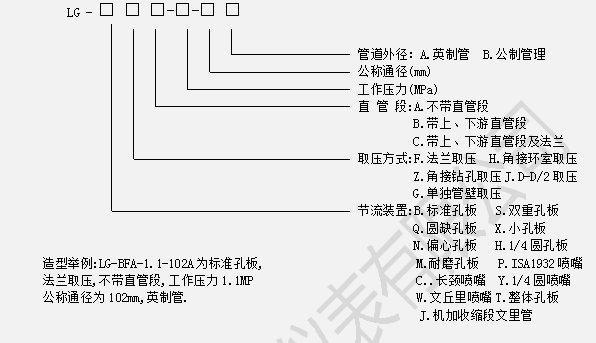

?選型標記

LG型節流裝置

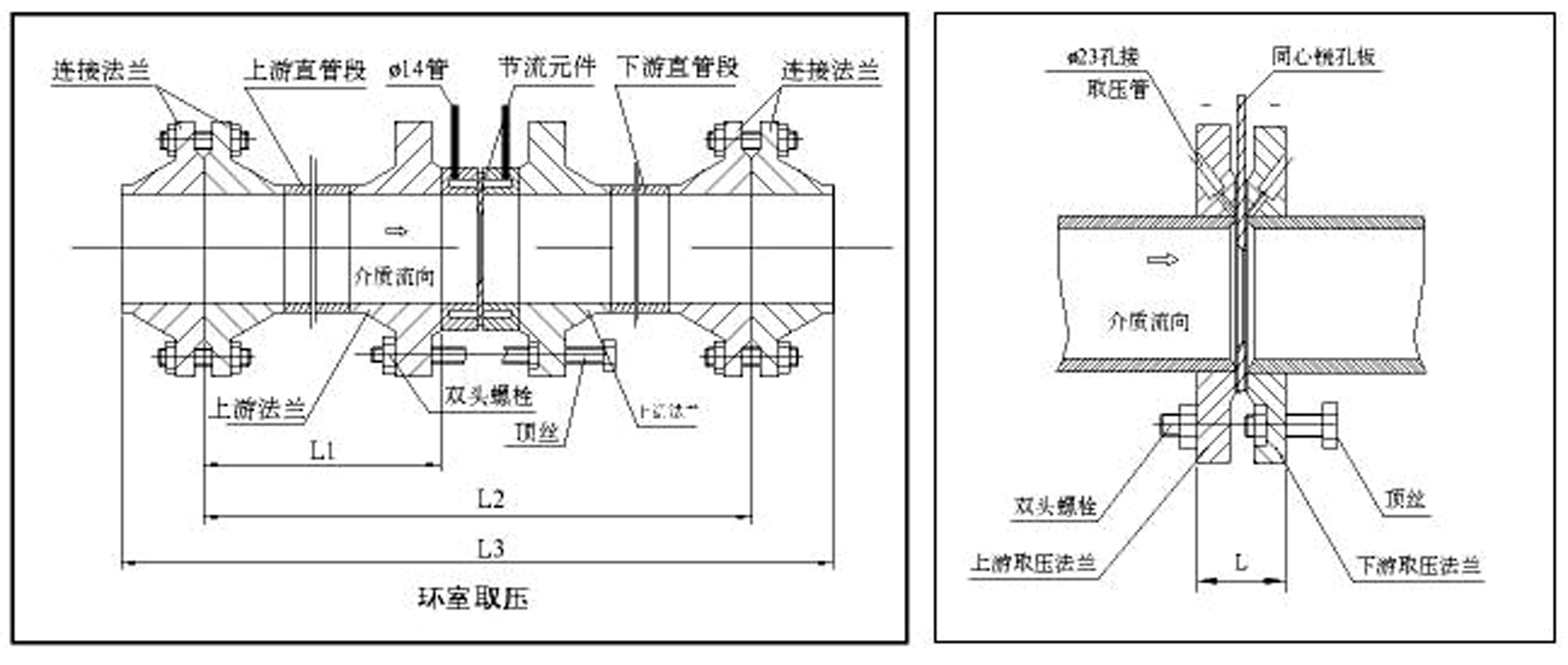

?結構及外形尺寸                          A.粗焊收縮段文丘里管

    解接取壓孔板節流裝置                                         Z.粗鑄收縮段文丘里管

LG型節流裝置

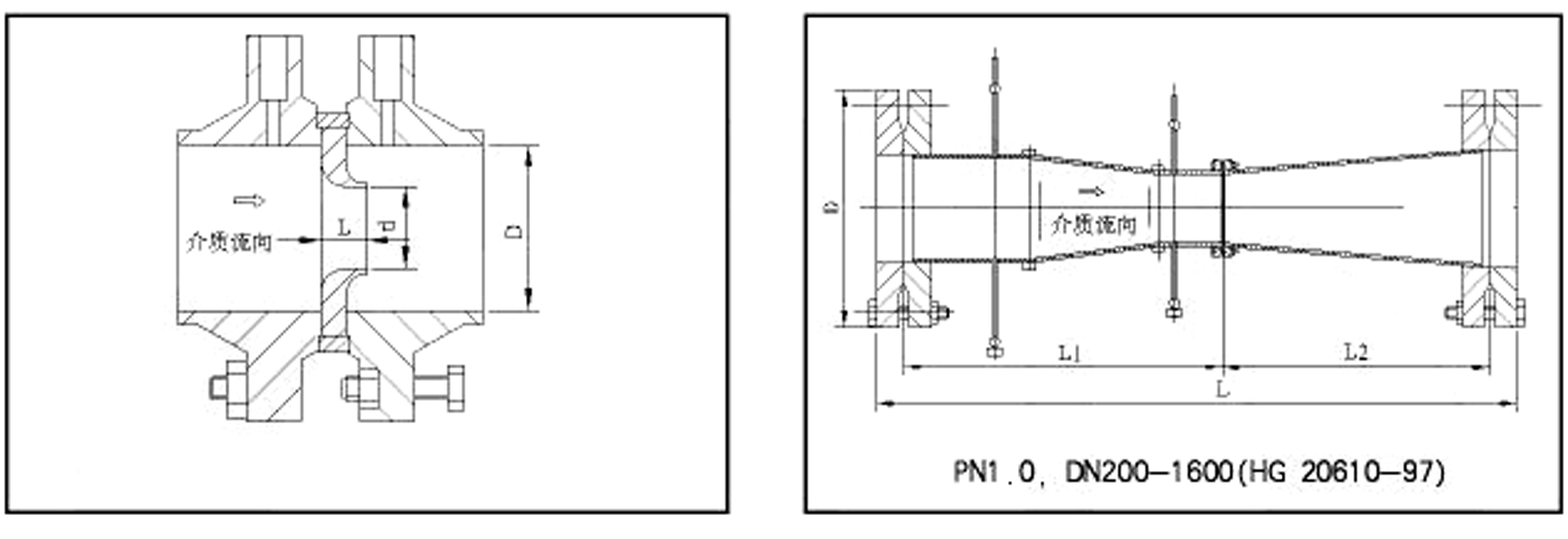

                                      法蘭取壓孔板節流裝置                          D-D/2徑距取壓孔板節流裝置

LG型節流裝置

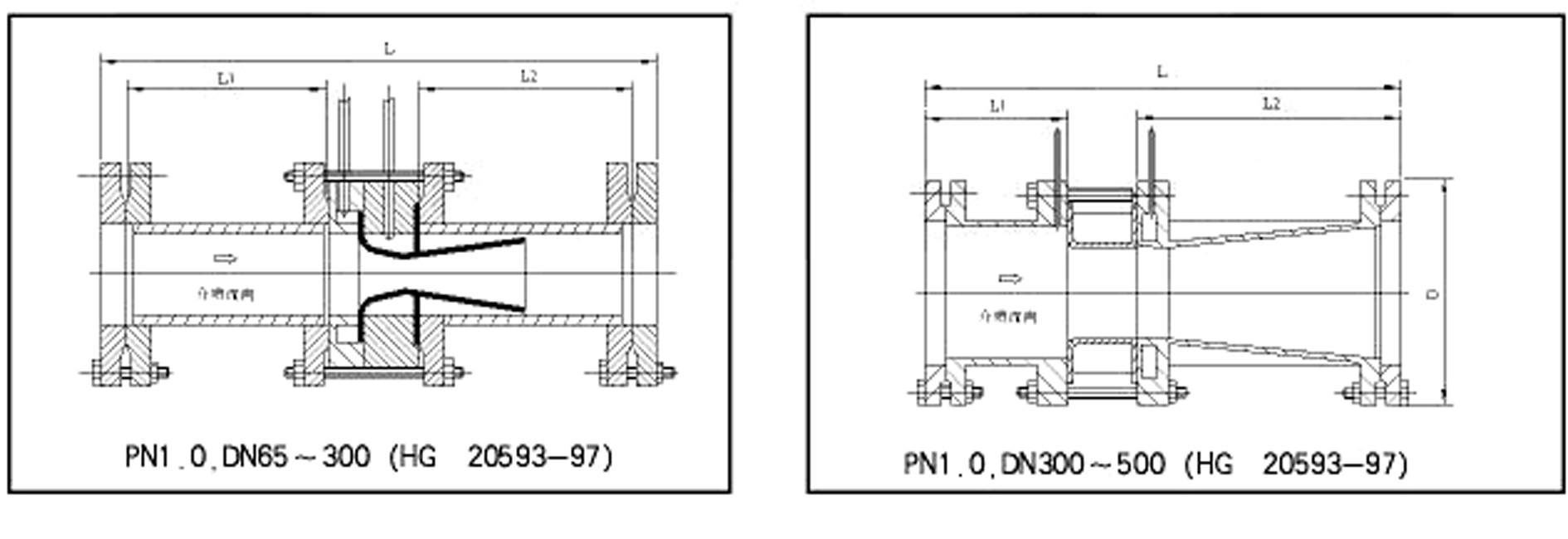

                                        ISA1932噴嘴節流裝置                          文丘里管節流裝置

LG型節流裝置

                                文丘里噴嘴節流裝置

LG型節流裝置

?訂貨須知

訂貨時請注明                                       ●工作壓力(表壓力及絕對壓力)

●被測流體名稱(氣體請注明組成成份)                 ●工作溫度

●刻度流量、最大流量、常用流量、最小流量(工作     ●流體密度及粘度

狀況下或標準狀況下)                             ●管道材質及孔板材質

●管內徑                                         ●配用法蘭標準等

                                                   ●訂購特殊形式節流裝置時,需另議
