工作原理：
如圖所示，變送器由不導磁的不銹鋼管（側桿）磁致伸縮線（波導）、可移動的磁環和電子部件等部分組成。
脈沖發生器產生電流脈沖即起始脈沖沿波 導線傳播，產生的磁場與磁環永久磁場矢量疊加形成螺旋磁場，產生瞬時扭力，使波導線扭動，在轉換器（線圈）兩端產生感應脈沖之間的時間差來精確地確定被測位移量。液位測量時，磁環被封裝與浮球內。
?技術參數
量程范圍 | 150,300,500,800,1000,1200, 1500,1800,2000,2200,2500, 2800,3000（亦可根據用戶要求定制） |
輸入電壓 | ±15VDC或24VDC |
輸出形式 液位信號 速度信號 | （用戶可隨意選擇） 0～10V,0～5V, ±10V ±5VDC 或4～20mA 0～10VDC |
非線性 （±% FS） | 0.05，0.03，0.02，0.01 300mm以下最大誤差150um |
重復性 | 優于0.002%FS |
分辨率 | 優于0.002%FS |
遲滯 | 優于0.002%FS |
工作溫度 測 桿 電子部件 |
-40～120℃ 0～70℃ |
儲存溫度 | -40～100℃ |
防爆等級 | dⅡBT5 |
溫度系數 | 0.007%/℃ |
滿量程調整 | 20%FR |
零點調整 | 20%FR |
紋波 低噪聲環境 動態測量 | （150～3000mm）小2mVrms (頻響10Hz@-3dB) (150～1600mm)小于6mVrms (頻響100Hz@-3dB) (1600～3000mm)小于10mVrms (頻響100Hz@-3dB) |
測 桿 | 304SS不銹鋼，可承受34MPa壓力 |
電子外殼材料 | AISI304不銹鋼 |
電 纜 | 長2.8mm（標準） |
傳感器接:
接線前注意事項：變送器的屏蔽電纜線必須盡量避開大功率電源、射頻信號源和其它有噪聲的傳輸線等。電纜的屏蔽線必須完好無斷線，并接到二次儀表地端；不要將屏蔽線接到變送器的任何部分，也不要將變送器的螺釘與地或其它電接點連接。對特殊應用，可以加接瞬態仰制器或濾波器等。
變送器的引線方式為九芯屏蔽電纜，用戶可以根據各自的應用需求靈活選擇輸入、輸出和零點、
滿量程位置。電源的地線可以和信號地線短接。
磁致伸縮液位變送器的電壓、電流、速度、模擬輸出信號都可通過反向開關使其零點和滿量程的位置對調。當為標準方式時，零點位于變送器的上端，滿量程位于變送器的末端；當為反向方式時，
零點和滿量程位置相反，這種功能通過將橙色線的不同接法得以實現。
標準方式接線：直接將橙色線接到電源正端紅色線上或?qū)⑵洳唤影谩?/span>
反向方式連接：直接將橙色線接到電源負端黑色線上。
?危險場合液位測量安裝
變送器可用于易燃、易爆、腐蝕性液體等場合；變送器的電子部件防濺但不可侵沒，切不可讓位侵至六方形基座上方。建議選用FK-1安裝組件。
1、用緊固螺母?″-16UNF-2A將變送器安裝支架（可為圓孔或螺紋）孔固定在變送器上。
2、將浮球穿入測桿，浮球的南極朝向六方基座。
3、距末端19.05mm處用內六角扳手將鎖緊球固定好
4、確定零位或滿量程。

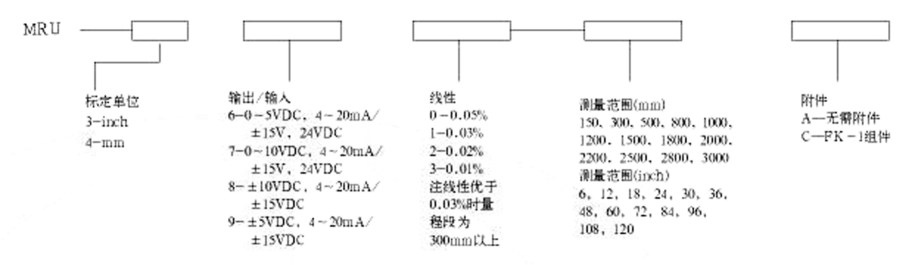

?產品選型
?選型舉例
如訂貨為MRU-470-0500CS表示輸出0～10VDC,4～20mA,供電為24VDC或±15VDC。測量范圍0～500mm,線性0.05%，用FK-1安裝組件，用于液位測量的磁致伸縮液位變送器。
FK-1 安裝組件 單位：mm
