概述:

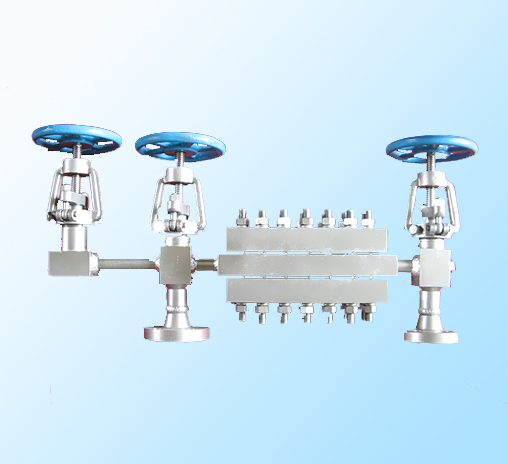

UB-WY系列高溫高壓玻璃板液位計是在UB-Y系列的基礎上采用了高壓耐溫玻璃、特殊結構及材料制造而成，性能安全可靠，它廣泛使用在石油、化工等工業中高溫高壓容器內介質的液位指示。
工作原理:
UB-WY系列高溫高壓玻璃板液位計的上、下法蘭與容器上安裝法蘭相連接結構成連通器，通過液位計的液位高度而知道容器內介質的實際液位高度。
技術參數:
測量范圍(L)：500、800、1100、1400、1700mm
工作壓力：10.0、16.0、20.0、25.0MPa
工作溫度：38～400℃
伴熱蒸汽壓力：≤0.6MPa
伴熱蒸汽夾套接頭：ZG1/2＂(外)
連接法蘭：JB/T82.2-94凸面法蘭
接液材質：碳鋼、不銹鋼
型號規格:

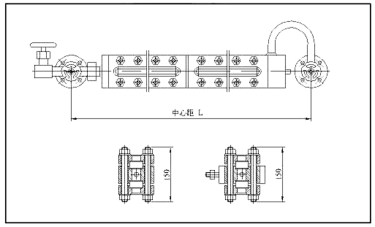

●外形尺寸
●型號
UB-WYⅠ(Ⅱ)D（Z) L=測量范圍
注：Ⅰ-碳鋼 D-不保溫
Ⅱ-不銹鋼 Z-保溫夾套

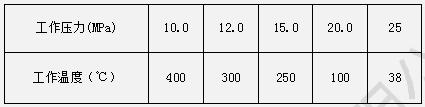

●溫度、壓力對應表
型號:
型號 | 規格編碼 | 內容 | ||||
UB-WY | 高溫高壓玻璃板液位計 | |||||
Ι | 接液材質：碳鋼 | |||||
Ⅱ | 接液材質：不銹鋼 | |||||
D | 主體不保溫 | |||||
Z | 主體保溫夾套 | |||||
1 | 工作壓力10.0MPa,工作溫度400℃ | |||||
2 | 工作壓力12.0MPa,工作溫度300℃ | |||||
3 | 工作壓力15.0MPa,工作溫度250℃ | |||||
4 | 工作壓力20.0MPa,工作溫度100℃ | |||||
5 | 工作壓力25.0MPa,工作溫度38℃ | |||||
- | ||||||
L | 測量范圍（中心距）mm | |||||
UB-WY □ □ □ - □ | ||||||
安裝與使用方法:
●安裝方法
a 安裝前要核實以下各項
（1）工作壓力，工作溫度。
（2）中心距與法蘭規格尺寸。
（3）容器的上下連接法蘭中心線應處于同一鉛垂線上。
B安裝時注意事項
（1）安裝時，如要使用起重設施，應注意捆牢后再起吊。
（2）安裝時，要避免儀表搖擺碰撞，以防部件受損。
（3）液位計法蘭連接找正后穿入螺栓，緊固螺母。
●壓力試驗
液位計可隨罐體同時打壓，水壓試驗壓力為工作壓力的1.5倍，氣密試驗壓力為工作壓力的1.1倍。
●儀表調試與使用方法
a液位計的加熱
(1)加熱前液位計所有閥門處于全關閉狀態。
(2)加熱時，先將排污閥微開，再慢慢打開上閥，使罐內氣體進入液位計，使液位計逐漸升溫，經1小時后，待表體達到工作溫度后，再緊閉排污閥。
b蓋板螺母的重新緊固
（1）液位計由于加溫，零部件受熱膨脹，會影響密封性能，必須重新緊固蓋板螺母，以確保使用性能。
（2）確認各閥是否關閉。
（3）用40、50、60牛米的力矩搬手三次全面緊固，緊固蓋板螺母順序要嚴格遵照右圖的順序交叉緊固。操作時，要從側面觀察液位。
C具體操作
（1）關閉排污閥，上閥后，緩慢打開下閥，使液體逐漸進入。注意下閥不要開得太大，以防鋼球封閉通道。若鋼球動作封閉通道，可重新關閉下閥，再次緩慢開啟。
（2）緩慢打開上閥。
（3）觀察液位逐漸升高至液面穩定后，將上、下閥開到最大位置。
（4）檢查玻璃、儀表是否損壞，各密封面有無泄漏，若沒有損壞、泄漏，說明儀表運行正常，可以投入使用。
（5）該儀表應一年檢修一次，云母片應一年更換一次，檢修儀表時，不能帶壓作業。
訂貨須知:
訂貨時一定要注明液位計型號規格，介質，法蘭連接型式及法蘭標準。其它特殊要求時可另訂。
