概述 ：

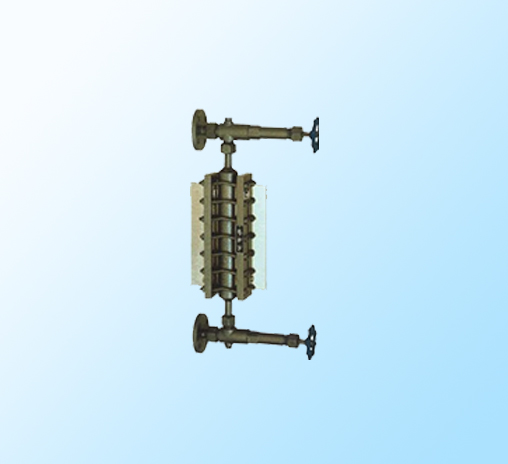

低溫（0℃以下）介質能使容器表面結露、結霜，以致霜層覆蓋容器表面。用一般的玻璃板液位計測量觀察低溫介質液位計是不可能的。防霜式玻璃板液位計，采用隔低溫措施的防霜板，可清晰的觀察液位的高度。
●UB-F型：?jiǎn)紊甘疽何?
●USB-F型：雙色指示液位
工作原理 ：
防霜玻璃板液位計，是利用溫度梯度原理而工作的。當有一傳梯溫度的材料接觸低溫源時，離低溫源越遠的地方，其溫度就越接近于周圍環境溫度，在液位計的玻璃板上設置防霜板，就是基于這一原理而設計的。在防霜板外端面就可清晰的觀察到液位的高度。
液位計的針形閥采用長頸結構形式，使閥門具有一定隔冷性能。以減少閥門的冷量損失。
? 結構尺寸
節數 | 公稱長度L | 可視長度L? | 制造標準 |
1 | 580 | 300 | HG5-1422-81 |
2 | 920 | 642 | |
3 | 1260 | 984 | |
4 | 1600 | 1326 | |
5 | 1940 | 1668 |
?技術參數
●工作壓力：≤4.0MPa
●介質溫度：-160℃～0℃
●針形閥內鋼珠自鎖壓力：≥0.3MPa
●連接方式：凸面法蘭：DN25
●法蘭設計壓力高于工作壓力一個等級。
●標準：JB/T82.1-94、HG20595-97
●材質及適用溫度：
適用溫度 ℃ | 主體材料 | 防霜板 高度 H（mm） | 涂色 標志 | |
代號 | 牌號 | |||
-20～0 | Ⅰ | 20# | 50 | 灰 |
-40～-21 | Ⅱ | 16Mn | 100 | 紫 |
-70～-41 | Ⅲ | 09Mn2V | 150 | 深藍 |
-160～-71 | Ⅳ | 1Cr18Ni9Ti | 200 | 淺藍 |
?型號標記
UB（USB）-F-□PN（ ），L（ ）
Ⅰ、Ⅱ、Ⅲ、Ⅳ
代號 | Ⅰ | Ⅱ | Ⅲ | Ⅳ | PN | L |
意義 | 20# | 16Mn | MO2Ti | 1Cr18Ni9Ti | MPa | mm |
?訂貨須知
●請按型號標記注明各項參數。
●注明介質名稱、壓力及溫度。
●法蘭規格及標準。
