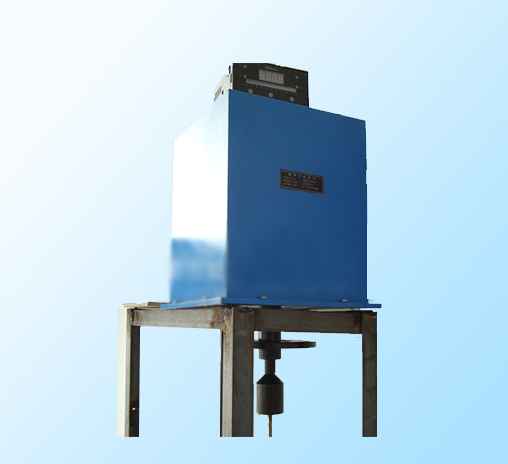

重錘料位計安裝在料倉頂部的料位計傳感器的探測過程由控制顯示儀表發出的信號來控制。傳感器由可逆電機、蝸輪、蝸桿、絲杠、齒輪軸、繞線筒、靈敏杠桿等組成。
當傳感器接到探測命令時，電機正傳，經蝸輪、蝸桿減速后帶動齒輪軸和繞線筒轉動，使鋼絲繩下方，帶動重錘由倉頂下降。當重錘降至料面時被料面托起而失重，鋼絲繩松弛，靈敏杠桿動作使微動開關接觸，控制顯示器得到該信號立即發出電機翻轉命令，重錘上升返回，直到繞線筒碰上到頂開關，電機停轉，重錘回到倉頂?shù)脑嘉恢?，完成一次探測過程。 在此過程中控制顯示器儀表通過檢測繞線筒的轉數計算出重錘從倉頂?shù)搅厦嬷g的距離，在面板上進行數字顯示，并在后面板端子上輸出相應的4~20mA電流輸出。 多臺集中CRT顯示的方案是選用STD總線作控制器，在14寸單色顯示器上用棒圖方式顯示各料倉的料位，用鍵盤對測量進行操作。
另外，選用CRT集中顯示的方案，本料位計還具有通訊功能。即：STD總線控制器通過232串口與本地個人計算機通訊，本地機與遠程服務器聯網，通過撥號網絡或局域網，遠程服務器可對料位計發出測試命令并讀取料位數據。
